Prueba de resistencia de aislamiento

Published on Nov 18, 2015

Prueba de aislamiento en transformadores

PRESENTATION OUTLINE

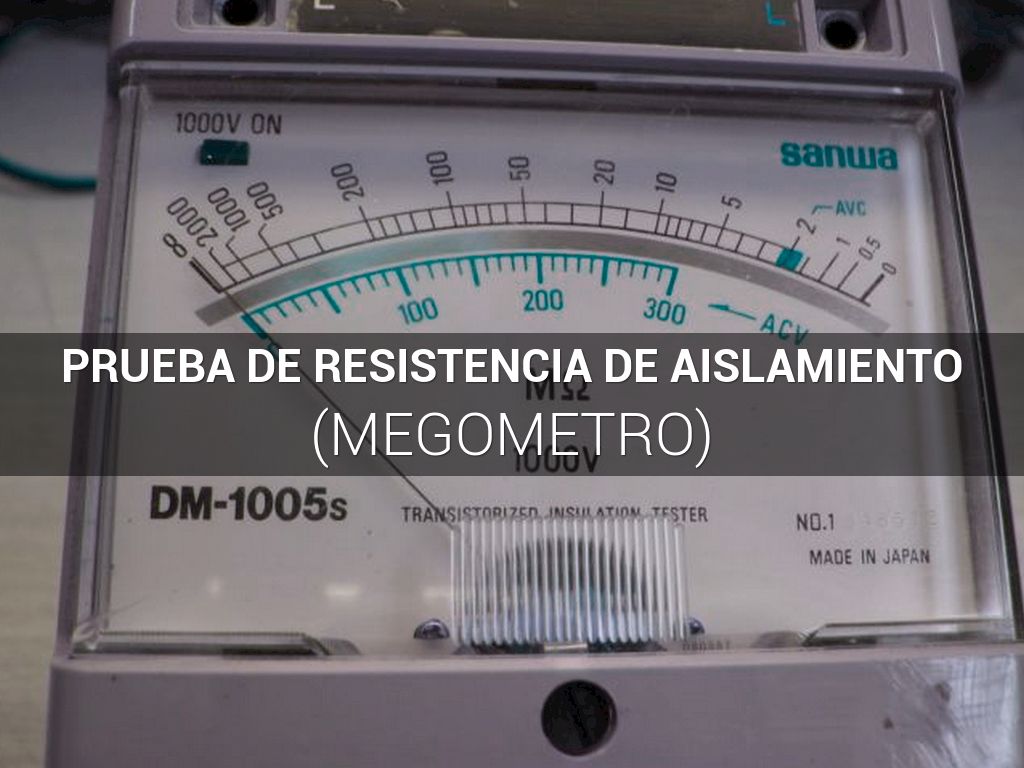

Prueba de resistencia de aislamiento

(megometro)

Photo by Electrónica Pascual

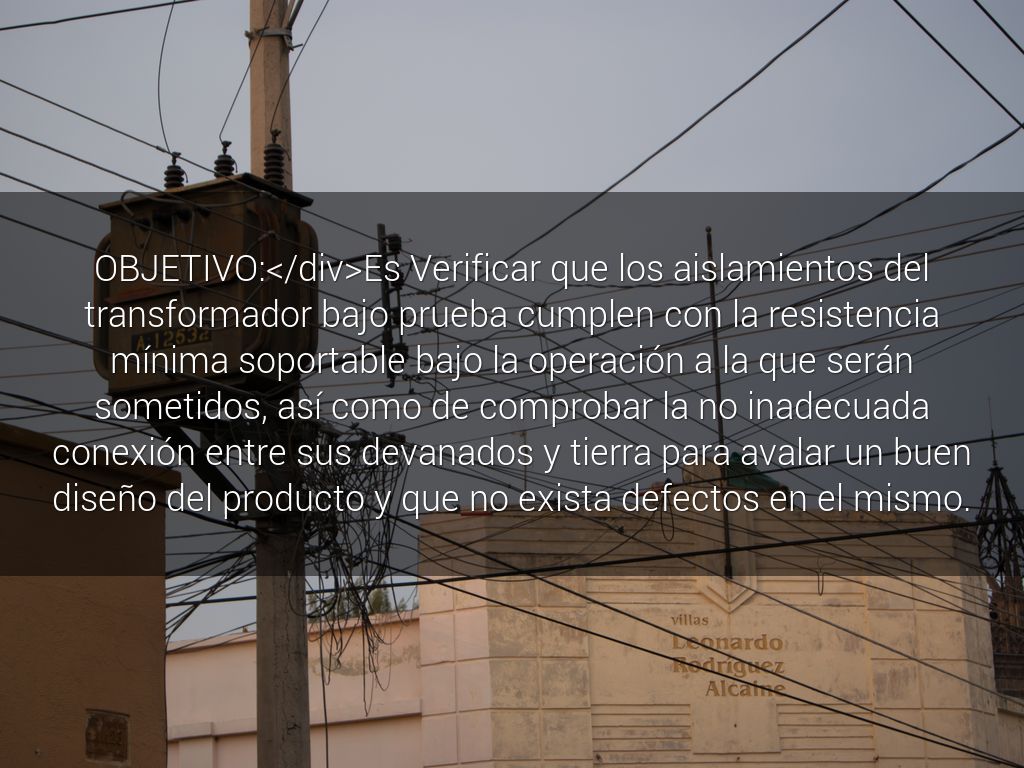

OBJETIVO:Es Verificar que los aislamientos del transformador bajo prueba cumplen con la resistencia mínima soportable bajo la operación a la que serán sometidos, así como de comprobar la no inadecuada conexión entre sus devanados y tierra para avalar un buen diseño del producto y que no exista defectos en el mismo.

Photo by Alejandro Castro

La prueba de resistencia de aislamiento se realiza en fabrica después de que el transformador ha terminado su proceso de secado y se encuentra a una temperatura entre 0 y 40° C.

Sirve básicamente, para determinar la cantidad de humedad e impurezas que contienen los aislamientos del transformador.

Photo by juantiagues

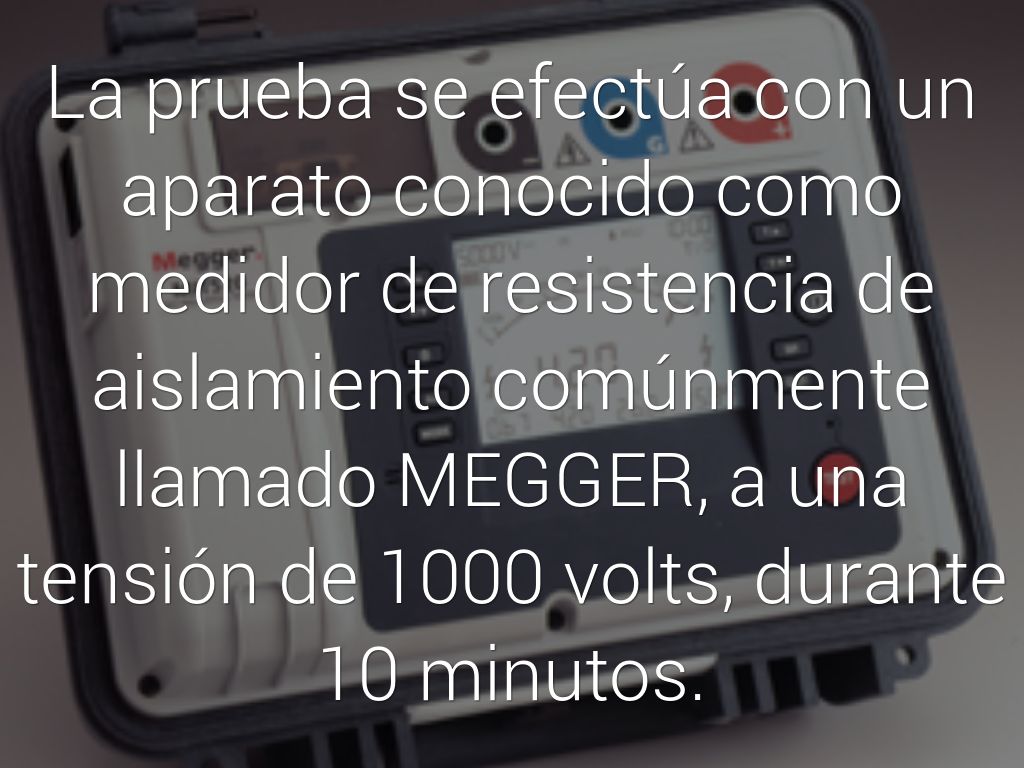

La prueba se efectúa con un aparato conocido como medidor de resistencia de aislamiento comúnmente llamado MEGGER, a una tensión de 1000 volts, durante 10 minutos.

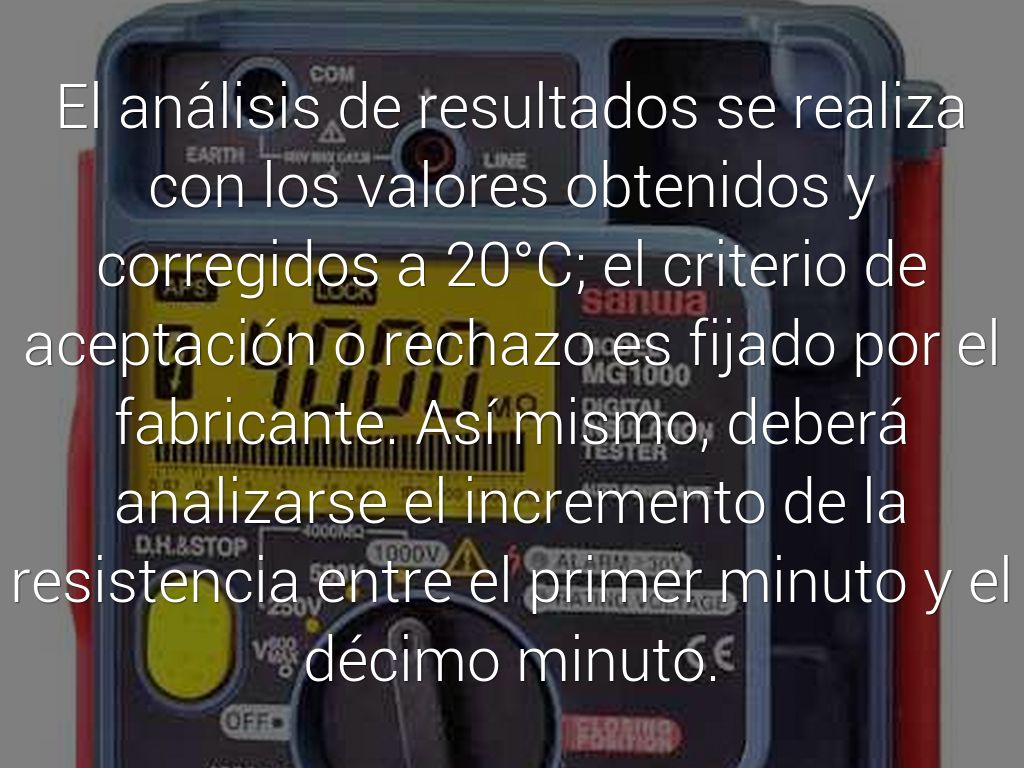

El análisis de resultados se realiza con los valores obtenidos y corregidos a 20°C; el criterio de aceptación o rechazo es fijado por el fabricante. Así mismo, deberá analizarse el incremento de la resistencia entre el primer minuto y el décimo minuto.

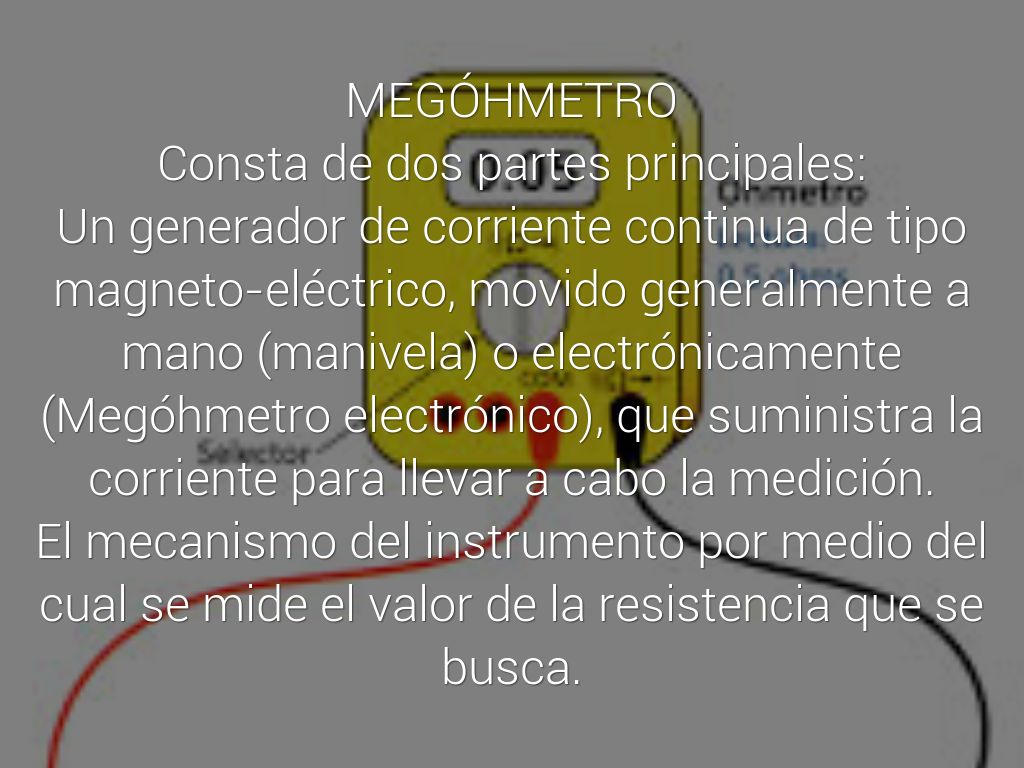

MEGÓHMETRO
Consta de dos partes principales:
Un generador de corriente continua de tipo magneto-eléctrico, movido generalmente a mano (manivela) o electrónicamente (Megóhmetro electrónico), que suministra la corriente para llevar a cabo la medición.
El mecanismo del instrumento por medio del cual se mide el valor de la resistencia que se busca.
